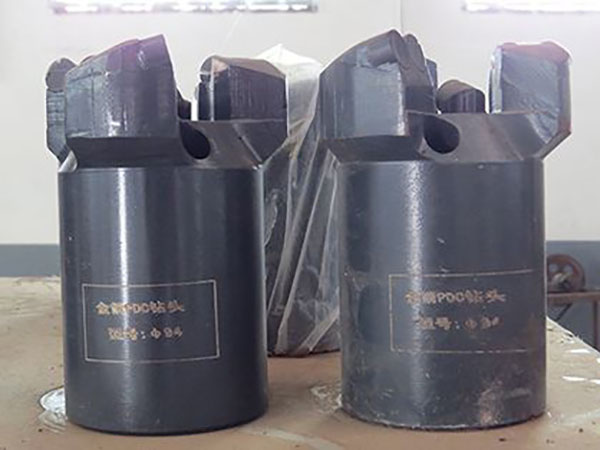

復合片鉆頭
![]() 产品说明
金剛石鉆頭廠家專業生產金剛石復合片鉆頭,高強度/高耐磨/強抗沖擊能力/壽命長/價值高,而且設備優良。金剛石鉆頭廠家歡迎您批量采購! 金剛石鉆頭的破碎機理 金剛石鉆頭的破巖方式主要有四種,即:剪切、預破碎(開槽效應)、犁削及磨削。 1、剪切 巖石破碎力學的研究表明,巖石的抗剪強度比其抗壓強度要低得多,兩者的比值在0.09~0.15左右。顯然,采用剪切方式破碎巖石比用壓碎方式破碎巖石要容易而且有效得多。PDC鉆頭的復合片正是利用了巖石的這一力學特性,采用高效的剪切方式來破碎巖石,從而達到快速鉆井的目的。當PDC鉆頭工作時,復合片在鉆壓和扭矩的作用下克服地層應力切入地層并向前滑動,巖石在切削齒的作用下沿其剪切方向破碎并產生塑性流動,切削所產生的巖屑呈大塊片狀。這一切削過程與刀具切削金屬材料非常相似。 2、預破碎(開槽效應)是采用特殊的“尖/圓”齒交替布置切削結構所具有的巖石破碎方式,主要用在以純剪切方式不容易鉆進的地層,如具有一定塑性的地層。預破碎過程是通過開槽切削來完成的,具有這種切削結構的鉆頭在鉆進過程中,尖形齒因與地層接觸面積小受力集中而先行切入地層,巖石在接觸應力的作用下產生破碎裂紋,隨著鉆頭的不斷旋轉,尖形齒在巖石中切出一條條較小的環狀“卸荷槽”,使地層應力預先釋放,而緊隨其后的圓形切削齒則以剪切方式切削其強度已大大減弱的大塊巖石,達到快速鉆進的目的。這樣大大提高了切削效率,降低了切削齒的磨損速度。 3、犁削 天然金剛石鉆頭和TSP鉆頭在鉆進塑性地層時,常常以犁削方式來破碎巖石。巖石在鉆頭鉆進過程中,由于受到切削齒的作用,在其內部發生破碎并向表面?zhèn)鬟f。堆積在切削齒前面的破碎巖屑由于切削齒的移動被推向兩邊,Z后由泥漿帶出井底,這一切削過程相似于犁地過程。 4、磨削 天然金剛石鉆頭和TSP鉆頭在鉆進極硬的粗晶粒地層時,切削齒克服巖石的高抗壓強度實現巖石的局部破碎。即其切削結構常常以磨削方式破碎巖石。由于硬地層巖石的高強度,使破碎的巖屑比較小,呈細粒狀,因而鉆頭的機械鉆速相應較低。 |
